Mélangeur à entrée inférieure ou mélangeur à entrée latérale : lequel choisir ?
Comparaison rapide : Mélangeur à entrée inférieure contre Mélangeur à entrée latérale
A mélangeur à entrée inférieure est généralement l'option la plus efficace lorsqu'un processus nécessite un mélange doux et à faible cisaillement dans un récipient de petite à moyenne taille, en particulier lorsqu'il s'agit d'une conception hygiénique et d'un nettoyage facile, comme la transformation des produits laitiers, la formulation de cosmétiques et les lots de biotechnologie. Un mélangeur à entrée latérale est généralement mieux adapté aux grands réservoirs de stockage et aux récipients de liquides en vrac, où l'unité est montée à travers la paroi latérale du réservoir près du fond pour maintenir les solides en suspension et mélanger de grands volumes sans ouvrir le toit du réservoir. Le bon choix dépend de la taille du réservoir, de la viscosité du produit, des exigences en matière d'hygiène et de la manière dont le récipient est accessible pour l'entretien.
Avant d'approfondir les détails de la conception, voici un bref résumé des moments où chaque configuration a tendance à avoir un sens dans les opérations quotidiennes de l'usine.
- Choisissez un mélangeur à entrée par le bas pour les liquides de faible à moyenne viscosité dans des récipients nécessitant un nettoyage ou une manipulation sanitaire fréquente.
- Choisissez un side entry mixer for large diameter storage tanks where top access is limited or impractical.
- Tenez compte de l'espace au sol du réservoir, de la hauteur libre et de l'accès pour la maintenance des joints avant de finaliser l'une ou l'autre configuration.
- Les deux configurations peuvent aider à maintenir les solides en suspension, mais la turbine et l'angle de montage idéaux dépendent de la géométrie spécifique du lot et du réservoir.

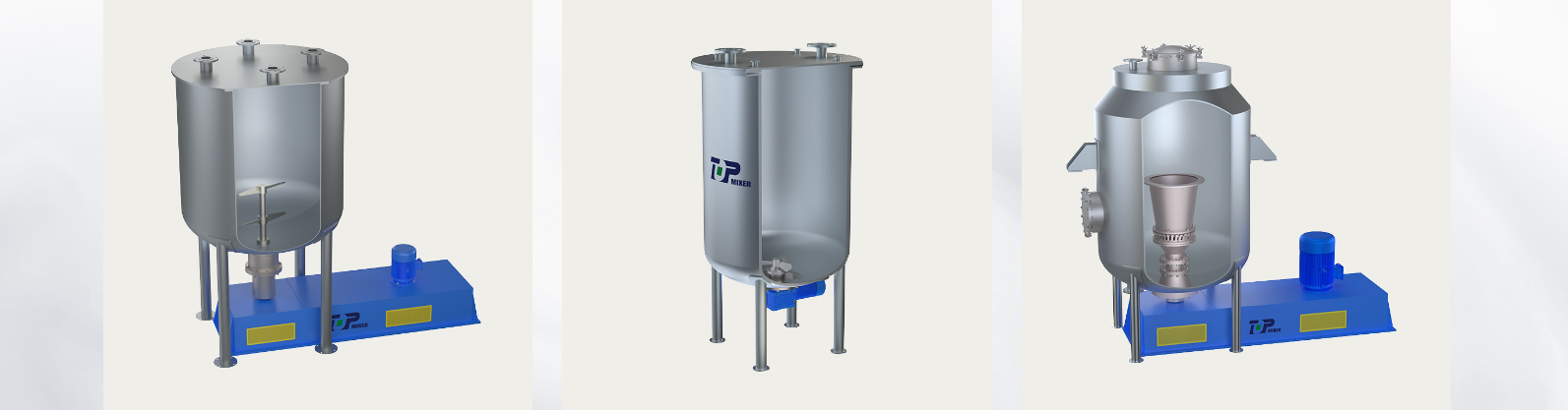

Qu'est-ce qu'un mélangeur à entrée par le bas ( Mélangeur à alimentation inférieure ) et comment ça marche
A mélangeur à entrée inférieure , parfois appelé agitateur à entrée par le bas ou mélangeur monté par le bas, est installé à travers le fond d'un réservoir plutôt qu'à travers le couvercle supérieur ou la paroi latérale. L'ensemble moteur et garniture mécanique est positionné sous ou directement au fond du réservoir, se connectant à un arbre relativement court qui s'étend dans le récipient où la roue tourne près de la base. Étant donné que la longueur de l'arbre est plus courte que dans un agencement typique à entrée supérieure, la configuration du mélangeur à entrée inférieure tend à réduire la charge de flexion et les vibrations sur l'arbre et les roulements pendant un fonctionnement continu.
Étant donné que la turbine aspire et fait circuler le matériau directement vers le haut depuis le fond du réservoir, certains ingénieurs de procédés appellent également cet équipement un mélangeur à alimentation par le bas , puisque l'action de mélange alimente et redistribue efficacement le lot du fond du récipient vers la surface. Dans les opérations continues ou semi-continues, une configuration d'agitateur montée au fond maintient la turbine près du fond de la cuve, ce qui permet un mélange constant près de la base du réservoir, là où la sédimentation est la plus susceptible de se produire.
Composants typiques du mélangeur à entrée par le bas
- Moteur à entraînement direct ou à réducteur monté sous le fond du réservoir
- Boîtier de garniture mécanique à l'endroit où l'arbre pénètre dans le réservoir
- Arbre d'entraînement court reliant le moteur à la roue
- Turbine à faible cisaillement conçue pour un mélange doux ou une suspension de solides légers
- Bride de montage fixant l'ensemble au fond du réservoir
Cet arrangement compact est une raison courante pour laquelle un mélangeur à entrée par le bas est sélectionné pour les installations où l'espace au sol autour du réservoir est limité et où un ensemble d'entraînement haut monté sur le dessus ne serait pas pratique.
Qu'est-ce qu'un mélangeur à entrée latérale
Un mélangeur à entrée latérale est monté à travers la paroi latérale d'un réservoir, généralement positionné près du tiers inférieur du récipient et légèrement incliné vers le bas de sorte que la turbine dirige le flux à travers le fond du réservoir et vers le haut le long de la paroi opposée. Cette configuration évite de devoir pénétrer dans le toit ou le fond du réservoir, ce qui explique en partie pourquoi les mélangeurs à entrée latérale sont largement utilisés sur les grands réservoirs de stockage et de mélange, où le couvercle supérieur peut déjà être occupé par d'autres raccords, jauges ou trappes d'accès.
Étant donné que l'unité d'entraînement se trouve à l'extérieur du réservoir, sur la paroi latérale, l'accès pour la maintenance du moteur et du joint est généralement possible sans vider complètement le récipient, ce qui constitue un avantage pratique pour les très grands réservoirs où la vidange prend du temps. Les mélangeurs à entrée latérale sont généralement associés aux applications de stockage en vrac telles que les grands réservoirs de produits chimiques, les bassins d'eaux usées et autres récipients à grand volume plutôt qu'aux réservoirs de petits lots ou de traitement sanitaire.
Applications typiques des mélangeurs à entrée latérale
- Réservoirs de stockage de grand diamètre nécessitant un mélange en vrac
- Réservoirs dont le toit n'est pas facilement accessible pour un accès par le haut
- Applications où la prévention de la sédimentation sur une grande surface de fond de réservoir est l'objectif principal
- Navires où l'accès de maintenance externe à l'unité de commande est préféré
Mélangeur à entrée inférieure et mélangeur à entrée latérale : tableau de comparaison des fonctionnalités
Le tableau ci-dessous résume les caractéristiques typiques de chaque configuration. Les spécifications réelles varient selon la conception du réservoir, les exigences du lot et le fabricant fournissant l'équipement.
| Caractéristique | Mélangeur à entrée inférieure | Mélangeur à entrée latérale |
|---|---|---|
| Emplacement de montage | À travers le fond du réservoir | À travers la paroi latérale, incliné vers le bas |
| Longueur d'arbre typique | Court | Court to medium |
| Niveau de cisaillement typique | Faible | Faible to medium |
| Taille du réservoir commun | Navires de petite et moyenne taille | Grands à très grands réservoirs de stockage |
| Accès au nettoyage | Souvent simple, prend en charge les systèmes fermés | Accessible depuis l’extérieur de la paroi du réservoir |
| Industries typiques | Réservoirs pour produits laitiers, cosmétiques, biotechnologies, produits chimiques sélectionnés | Stockage en vrac, grands réservoirs de produits chimiques et de traitement de l'eau |
| Plage de viscosité typique | Faible to medium viscosity | Faible to medium viscosity, large volume |
Caractéristiques de performance comparées
Au-delà de l'emplacement physique de montage, les deux configurations ont tendance à différer dans leurs performances par rapport à plusieurs considérations pratiques en matière de processus. Le tableau ci-dessous présente une comparaison relative et illustrative de quatre facteurs couramment évoqués : le contrôle du cisaillement, la facilité de nettoyage, l'adéquation aux grands réservoirs et l'efficacité globale de l'empreinte au sol.
Les mélangeurs à entrée par le bas ont tendance à obtenir de bons résultats en termes de contrôle du cisaillement et de facilité de nettoyage, ce qui est l'une des raisons pour lesquelles ils sont préférés pour les formulations délicates, hygiéniques ou sensibles au cisaillement. Les mélangeurs à entrée latérale ont tendance à obtenir de meilleurs résultats en matière d'adéquation aux grands réservoirs, car leur montage sur paroi latérale permet un mélange en vrac sur de grands diamètres de réservoir sans nécessiter un assemblage haut monté sur le dessus.
Structure du mélangeur à entrée par le bas expliquée
L'illustration ci-dessous présente la disposition structurelle générale d'une installation typique de mélangeur à entrée par le bas, montrant comment le moteur, le joint, l'arbre et la roue sont liés au fond du réservoir.
Lecture de la disposition du mélangeur à entrée inférieure
Dans cette configuration, le moteur se trouve sous le réservoir, relié par un arbre d'entraînement court qui traverse une garniture mécanique au fond du réservoir. La bride de montage fixe l'ensemble au récipient et la turbine tourne juste à l'intérieur du réservoir, près de la base, faisant circuler le liquide de traitement vers le haut à travers le lot. Cette structure étroitement couplée est une caractéristique déterminante d'un mélangeur à entrée par le bas et c'est en partie pourquoi l'équipement a tendance à nécessiter moins d'espace vertical que les alternatives à entrée par le haut.
Où sont utilisés des mélangeurs à entrée inférieure et des mélangeurs à entrée latérale
Les mélangeurs à entrée par le bas apparaissent fréquemment dans les industries qui apprécient une conception hygiénique, une action de mélange douce et un encombrement réduit. Les mélangeurs à entrée latérale, en revanche, sont plus étroitement associés aux besoins de stockage et de mélange de gros volumes. Le graphique à colonnes ci-dessous illustre un modèle d'utilisation général et non exact dans les secteurs courants.
Le mélangeur à entrée inférieure for chemical tanks est une option pratique dans les récipients de mélange, de neutralisation et de réaction où un mélange doux est préféré et où l'accès au sol simplifie l'entretien de routine. De même, un mélangeur à entrée inférieure for storage tanks est souvent choisi lorsque l'espace au sol est limité et que l'accès supérieur au navire est restreint par des canalisations, des plates-formes ou d'autres équipements fixes. Parallèlement, les configurations à entrée latérale restent courantes dans les très grands réservoirs de traitement de l'eau et de stockage de produits chimiques en vrac, où la priorité est de maintenir un grand volume de liquide uniformément mélangé.
Considérations relatives à la viscosité, à la suspension des solides et à la taille des lots
La taille du réservoir et la viscosité du produit sont deux des facteurs les plus pratiques lorsqu'on compare un mélangeur à entrée inférieure avec un mélangeur à entrée latérale. Le graphique linéaire ci-dessous montre une tendance générale dans la manière dont l'adéquation a tendance à évoluer à mesure que la taille du réservoir augmente, sur la base de modèles typiques d'ingénierie des procédés.
En général, un mélangeur à entrée par le bas a tendance à rester un bon choix à mesure que la taille du réservoir passe de petite à moyenne, tandis qu'un mélangeur à entrée latérale devient de plus en plus pratique à mesure que le diamètre du réservoir augmente très grand, principalement parce que le montage sur paroi latérale évite le besoin d'un ensemble d'entraînement haut et simplifie l'accès externe pour la maintenance sur les navires surdimensionnés.
Comparaison multifactorielle
Le radar chart below brings several factors together at once, comparing shear control, cleaning ease, large-volume suitability, installation access, sanitary process fit, and footprint efficiency for both configurations.
Prises ensemble, ces comparaisons suggèrent qu'un mélangeur à entrée par le bas a tendance à être leader en termes de contrôle du cisaillement, de facilité de nettoyage et d'adéquation aux processus sanitaires, tandis qu'un mélangeur à entrée latérale a tendance à être leader en termes d'adéquation aux grands volumes. Aucune des deux configurations n’est universellement meilleure pour tous les facteurs, c’est pourquoi l’adaptation du type de mélangeur au réservoir et au processus spécifiques constitue l’approche pratique.
Différences de nettoyage et d’entretien
La planification de l'entretien de routine dépend souvent fortement de l'emplacement de l'entraînement et du joint du mélangeur par rapport au réservoir et à l'espace au sol environnant.
- Un mélangeur à entrée inférieure place le joint au fond du réservoir, ce qui peut prendre en charge un fonctionnement en système fermé et réduit le risque d'exposition du produit pendant les cycles de nettoyage de routine.
- Un mélangeur à entrée latérale place le joint sur la paroi latérale du réservoir, permettant aux techniciens d'entretenir l'entraînement et le joint depuis l'extérieur du réservoir sans avoir besoin d'accéder à la zone située sous le récipient.
- Les installations de mélangeurs à entrée par le bas bénéficient souvent d'une petite fosse d'entretien ou d'un espace au sol accessible sous le réservoir pour l'entretien du moteur et du boîtier du joint.
- Les installations de mélangeurs à entrée latérale nécessitent généralement un espace libre le long de la paroi latérale du réservoir plutôt que sous la cuve, ce qui peut simplifier la planification de l'aménagement dans certaines installations.
Les deux configurations peuvent être conçues avec des garnitures mécaniques qui prennent en charge des intervalles d'entretien relativement longs, bien que le programme d'entretien réel dépende du produit traité, de la température de fonctionnement et de la fréquence de nettoyage du réservoir entre les lots.
Comment choisir entre un mélangeur à entrée inférieure et un mélangeur à entrée latérale
Le following steps outline a practical way to work through the decision for a specific tank and process.
- Confirmez la taille et la forme du réservoir, car les réservoirs de stockage en vrac de grand diamètre ont tendance à privilégier un mélangeur à entrée latérale, tandis que les cuves de traitement de petite à moyenne taille privilégient souvent un mélangeur à entrée par le bas.
- Examinez la viscosité du produit et la sensibilité au cisaillement, car les formulations à faible cisaillement dans les applications laitières, cosmétiques ou biotechnologiques bénéficient généralement d'un mélangeur à entrée par le bas.
- Vérifiez l'espace au sol disponible sous le réservoir par rapport à l'espace le long de la paroi latérale du réservoir, car cela détermine souvent quel style de montage est physiquement pratique.
- Tenez compte de la fréquence de nettoyage et des exigences hygiéniques, car les mélangeurs à entrée par le bas sont fréquemment sélectionnés pour les environnements de traitement sanitaires et fermés.
- Évaluez les besoins d’accès pour la maintenance, notamment si le réservoir peut être facilement vidé pour l’entretien ou si un accès par la paroi latérale externe est préféré.
- Discutez du type de turbine et des détails de montage avec un fournisseur d'équipement de mélange qualifié qui pourra examiner le lot spécifique, le dessin du réservoir et les objectifs du processus.
À propos de l'équipement de mélangeur supérieur Wuxi : un fabricant de mélangeurs à entrée inférieure
Wuxi Top Mixer Equipment Co., Ltd. a été créée en 2003, avec sa base de production située dans la zone économique du delta du fleuve Yangtze à Wuxi. En tant que mélangeur à entrée inférieure manufacturer , la société se concentre sur les équipements de mélange de fluides, de poudres et de boues, couvrant la recherche, la conception et la production pour une gamme d'industries de transformation. L'organisation est structurée autour de divisions dédiées, dont une division de mélange de poudres et de boues, une division d'énergie biomasse et de protection de l'environnement, une division alimentaire et pharmaceutique et une division de mélange de produits chimiques fins, ce qui permet aux équipes d'ingénierie de se concentrer sur les exigences spécifiques de chaque domaine d'application.
Le company designs and builds bottom-entry mixer systems alongside other mixing configurations for tanks used in food processing, chemical blending, and related industrial settings. Products are supplied to customers across mainland China as well as international markets including regions in North America, Europe, and Southeast Asia, supported by an experienced engineering team that works directly with customers on tank drawings, process conditions, and mixer selection.
Foire aux questions
| Q1 : Qu'est-ce qu'un mélangeur à entrée par le bas Un mélangeur à entrée inférieure est un dispositif de mélange industriel installé à travers le fond d'un réservoir, l'arbre de la turbine entrant par le bas plutôt que par la paroi supérieure ou latérale. Cette conception prend en charge un fonctionnement à entraînement direct et un mélange doux et à faible cisaillement dans les cuves de traitement. | Q2 : Qu’est-ce qu’un agitateur à entrée par le bas Un agitateur à entrée par le bas fait référence à la même catégorie d’équipement qu’un mélangeur à entrée par le bas, avec l’arbre de l’agitateur et la turbine montés à la base du réservoir. Le terme agitateur est couramment utilisé de manière interchangeable avec mélangeur en génie des procédés. |
| Q3 : Comment fonctionne un mélangeur à entrée par le bas Le motor and seal assembly sit below or at the tank floor, connecting to a short shaft that extends into the vessel where the impeller rotates. This close-coupled arrangement can reduce vibration compared with longer top entry shafts. | Q4 : À quoi sert un mélangeur monté en bas ? Un mélangeur monté sur le fond est généralement utilisé pour mélanger, homogénéiser et empêcher la sédimentation de solides dans des liquides de faible à moyenne viscosité, généralement dans les applications laitières, cosmétiques et biotechnologiques. |
| Q5 : Quels sont les avantages d’un mélangeur à entrée par le bas Les avantages courants incluent un encombrement compact, un accès simple pour le nettoyage, un mélange à faible cisaillement pour les formulations délicates, ainsi qu'une compatibilité avec les systèmes de réservoirs fermés et des besoins en hauteur réduits. | Q6 : Où sont utilisés les mélangeurs à entrée par le bas ? Ley are used across dairy processing, food and beverage production, cosmetics manufacturing, biotechnology, and select chemical processing tanks that need floor-mounted access. |
| Q7 : Mélangeur à entrée inférieure versus mélangeur à entrée supérieure Un mélangeur à entrée supérieure entre par le haut avec un arbre plus long et un support monté sur le toit, tandis qu'un mélangeur à entrée inférieure entre par le sol avec un arbre plus court et des exigences de hauteur libre réduites. | Q8 : Mélangeurs à entrée inférieure ou à entrée latérale Un mélangeur à entrée inférieure pénètre dans le fond du réservoir et convient aux besoins de mélange plus petits et doux, tandis qu'un mélangeur à entrée latérale pénètre dans la paroi latérale près du fond et convient aux grands réservoirs de stockage en vrac. |
| Q9 : Un mélangeur à entrée par le bas est-il adapté aux liquides à haute viscosité Les mélangeurs à entrée par le bas sont généralement mieux adaptés aux liquides de faible et moyenne viscosité. Les produits à viscosité plus élevée nécessitent souvent une révision supplémentaire de la turbine et de la puissance parallèlement à cette configuration. | Q10 : Un mélangeur à entrée inférieure peut-il suspendre des solides Oui, un mélangeur à entrée par le bas peut aider à maintenir en suspension les solides de densité légère à modérée, en particulier dans les réservoirs à fond arrondi ou incliné qui permettent un écoulement uniforme de la turbine près du sol. |
