Qu'est-ce qu'un mélangeur à entrée latérale et comment fonctionne-t-il dans les réservoirs industriels ?

▎ Réponse directe : qu'est-ce qu'un mélangeur à entrée latérale ?

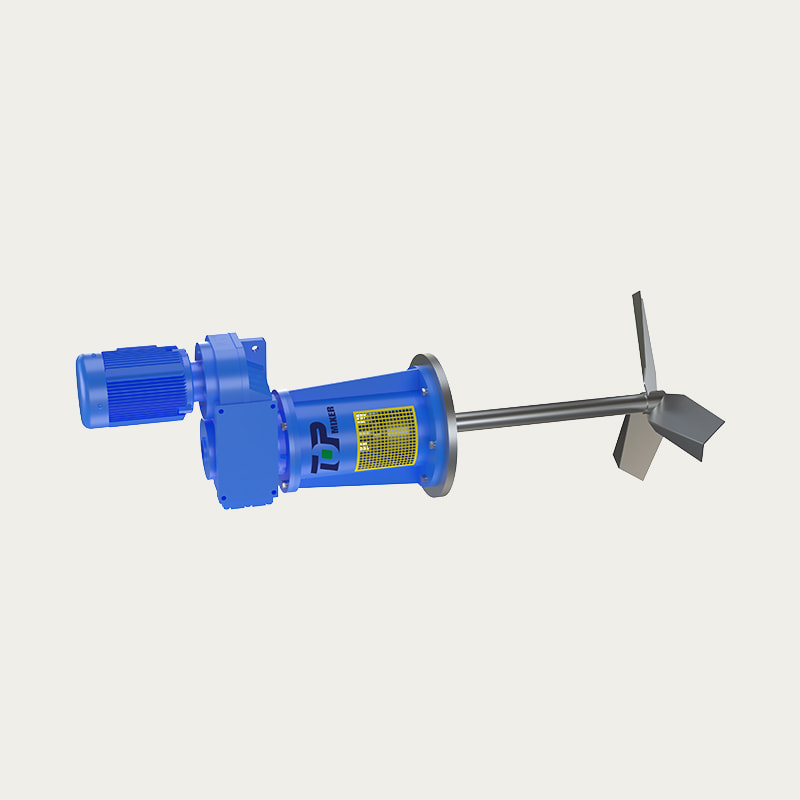

A mélangeur à entrée latérale est un dispositif d'agitation industriel monté horizontalement à travers la paroi latérale d'un réservoir ou d'un récipient, près du fond. Sa fonction principale est de générer un puissant jet de liquide horizontal qui entraîne une circulation à plein volume, empêche les solides de se déposer et maintient l'uniformité de la température dans les grets réservoirs de stockage - généralement de 100 m³ jusqu'à 200 000 m³ .

Le mélangeur à entrée latérale working principle tourne autour d'un moteur monté à l'extérieur entraînant un arbre avec une roue à haut rendement (souvent de type hydroptère ou hélice). La turbine crée un flux axial ou mixte qui balaie le fond du réservoir, suspendant les solides et éliminant les zones mortes. Contrairement aux agitateurs à entrée supérieure, les modèles à entrée latérale sont compact, économe en énergie et utilisable sans vider le réservoir — ce qui en fait le choix privilégié pour les terminaux de pétrole brut, le stockage de produits chimiques, le traitement des eaux usées et les installations de biocarburants.

▎ Principe de fonctionnement du mélangeur à entrée latérale - Comment il déplace le fluide

Le principe de fonctionnement du mélangeur à entrée latérale peut être décomposé en cinq étapes séquentielles qui, ensemble, créent une boucle de circulation continue et économe en énergie à l’intérieur du réservoir.

1. Le moteur entraîne l'arbre — Un moteur externe (0,75 à 90 kW) fait tourner l'arbre horizontal qui pénètre dans le réservoir par une buse murale.
2. La turbine génère un jet axial — Un hydroptère ou une hélice marine convertit l'énergie de rotation en un jet à écoulement axial à grande vitesse.
3. Jet balaie le fond du réservoir — Monté près du fond (souvent incliné de 10° à 15° vers le bas), le jet empêche l'accumulation de sédiments et maintient les solides en suspension.
4. Circulation à plein volume — Le jet traverse le réservoir, monte le long de la paroi opposée et revient par le haut, créant un flux toroïdal qui homogénéise tout le contenu.
5. Le mouvement continu élimine les zones mortes — Le placement du mélangeur optimisé par CFD garantit l'absence de zones stagnantes et le maintien d'une température, d'une densité et d'une composition uniformes.

▎ Pourquoi choisir un mélangeur à entrée latérale ? — Avantages clés

▎ Données de performance — Mélangeur à entrée latérale en chiffres

Le principe de fonctionnement du mélangeur à entrée latérale se traduit par des mesures de performance mesurables. Vous trouverez ci-dessous les principaux points de données tirés des études CFD et des rapports de terrain de l'industrie.

▎ Demandes industrielles — Là où les mélangeurs à entrée latérale excellent

Le principe de fonctionnement du mélangeur à entrée latérale le rend particulièrement efficace pour les liquides de gros volume et de viscosité faible à moyenne. Les industries clés comprennent :

• Pétrole et gaz — Stockage du pétrole brut, contrôle BS&W, prévention du sablage
• Traitement chimique — Homogénéisation, mélange, uniformité de température
• Traitement de l'eau et des eaux usées — Boues en suspension, digestion aérobie
• Biocarburants et huiles renouvelables — Préparation d'additifs, homogénéisation du stockage
• Huiles alimentaires et comestibles — Prévenir la cristallisation, maintenir la cohérence

▎ Conception optimisée par CFD — Ingénierie de précision

Moderne mélangeur à entrée latérale La sélection s'appuie sur la dynamique des fluides computationnelle (CFD) pour prédire les modèles d'écoulement, optimiser le placement de la roue et valider les performances avant la fabrication. Les simulations CFD analysent des variables telles que :

• Angle d'entrée de l'agitateur (généralement 0°–45°)
• Type et diamètre de la roue
• Géométrie du réservoir et rapport hauteur/diamètre du liquide
• Viscosité et densité du fluide

▎ Comment sélectionner le mélangeur d'entrée du côté droit

Choisir le bon mélangeur industriel à entrée latérale nécessite d’évaluer cinq paramètres clés :

1. Volume et géométrie du réservoir — De 100 m³ à 200 000 m³
2. Viscosité du fluide — Faible à moyen (jusqu'à ~ 5 000 cP)
3. Objectif de mélange — Suspension de solides, mélange, transfert de chaleur ou contrôle BS&W
4. Contraintes d'installation — Épaisseur des murs, espace d'accès, toit flottant
5. Stratégie de maintenance — Nécessité de remplacer le joint sans vidange

▎ Maintenance et fiabilité – Conçu pour durer

Mélangeur à entrée latérale la fiabilité est encore améliorée par des arbres en acier inoxydable qui éliminent la corrosion, des joints mécaniques à cartouche pour la prévention des fuites et des mécanismes d'arrêt du réservoir qui permettent un entretien en toute sécurité dans des conditions de réservoir plein.

▎ Foire aux questions

▎ À propos de WUXI TOP MIXER — Votre fabricant de confiance de mélangeurs à entrée latérale

WUXI TOP MIXER EQUIPMENT CO., LTD. , créé en 2003, est un professionnel mélangeur à entrée latérale manufacturer and supplier basé à Wuxi, en Chine – dans la zone économique du delta du fleuve Yangtze. En tant qu'entreprise technique spécialisée dans la R&D, la conception et la production d'équipements de mélange de fluides, de poudres et de boues, TOP MIXER sert les industries du monde entier avec mélangeur industriel à entrée latérales pour les réservoirs de stockage, les grands réservoirs et les cuves de traitement.

Le company operates four dedicated divisions: Boue de poudre , Énergie biomasse et protection de l’environnement , Alimentaire et pharmaceutique , et Mélange de produits chimiques fins . Avec la certification ISO9001 et la gestion 5S, TOP MIXER offre mélangeurs de réservoir à entrée latérale and mélangeurs horizontaux à entrée latérale fiables, économiques et adaptés aux environnements industriels exigeants.

Produits exportés vers les États-Unis, la Russie, l'Europe, l'Asie du Sud-Est et 30 provinces chinoises
