Introduction aux agitateurs magnétiques

Introduction aux agitateurs magnétiques

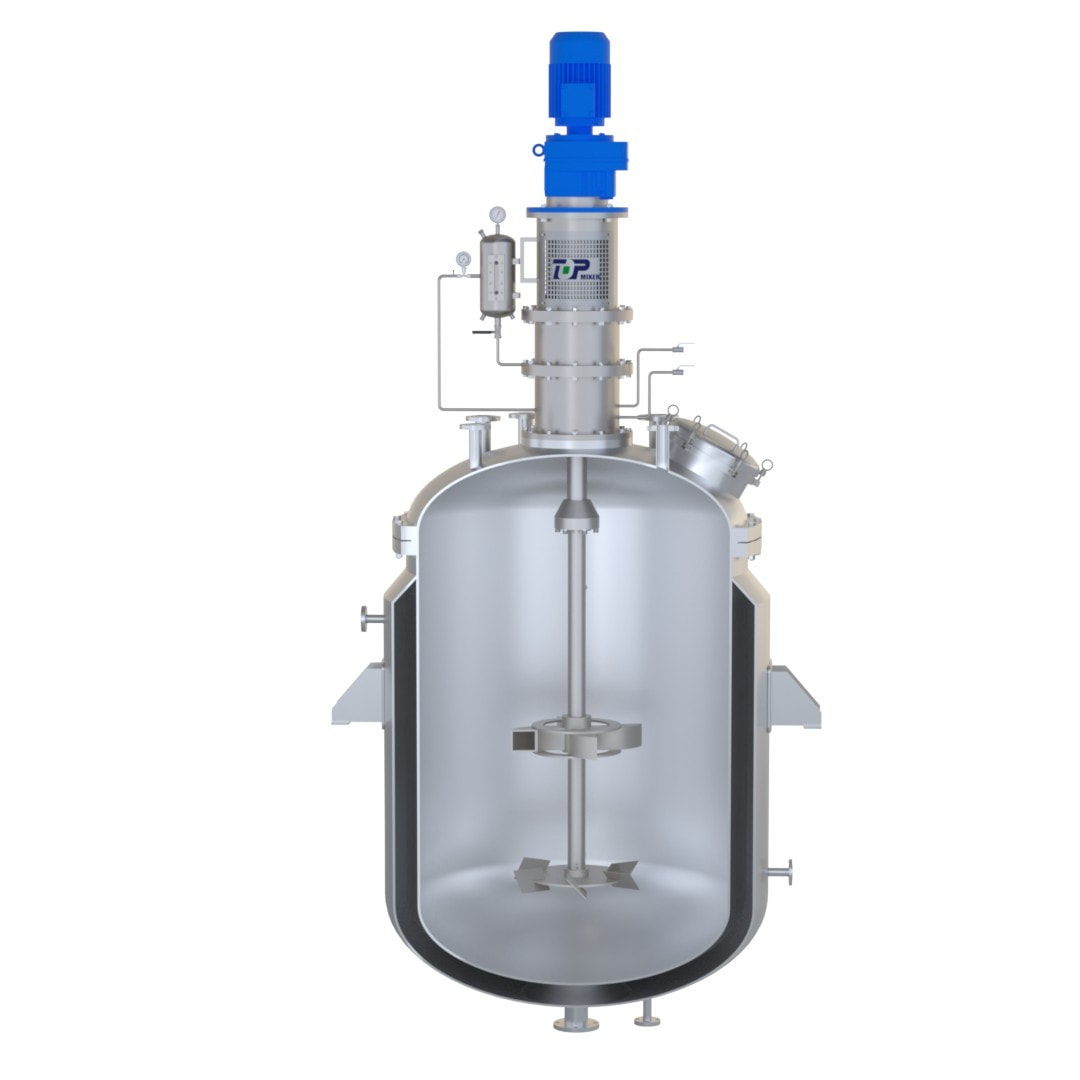

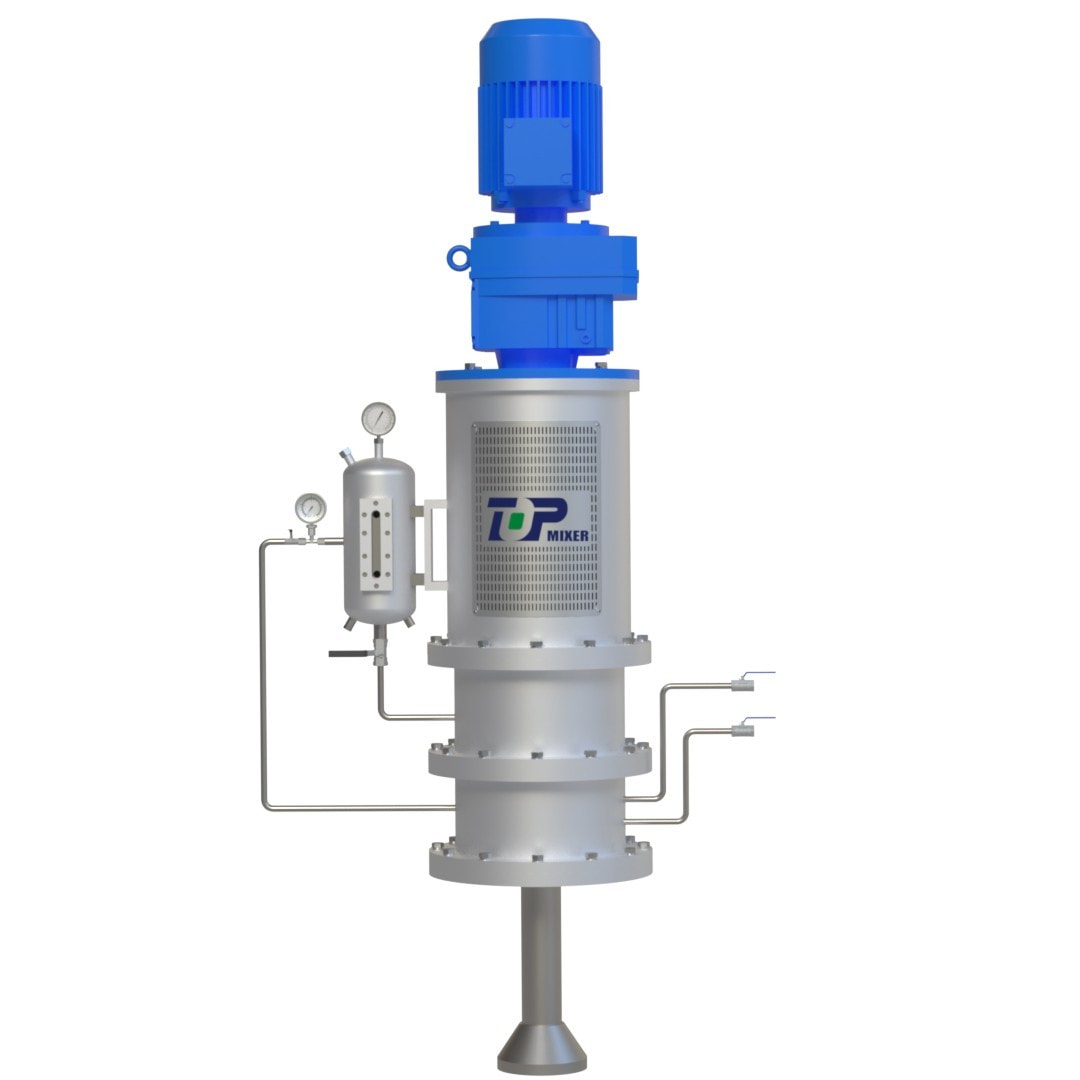

Un agitateur magnétique à alimentation supérieure est un dispositif d'agitation qui monte un bras d'agitation magnétique au-dessus d'un récipient. Il est largement utilisé dans les laboratoires et dans la production industrielle. Ce qui suit est une brève introduction aux agitateurs magnétiques à alimentation supérieure, y compris leur principe de fonctionnement, leurs caractéristiques techniques et leurs scénarios d'application.

1. Principe de fonctionnement

Le principe de fonctionnement d'un agitateur magnétique à alimentation supérieure est basé sur le couplage magnétique. Ses principaux composants comprennent :

Rotor magnétique externe : entraîné en rotation par un moteur, générant un champ magnétique tournant.

Rotor magnétique interne (agitation) : Placé dans le liquide à l’intérieur du récipient, il tourne sous l’influence du champ magnétique du rotor magnétique externe.

Manchon d'isolation : sépare le rotor magnétique externe du rotor magnétique interne pour éviter les fuites de liquide, tout en protégeant le moteur et le système magnétique.

Lorsque le moteur entraîne la rotation du rotor magnétique externe, le champ magnétique rotatif généré par le rotor magnétique externe pénètre dans le manchon d'isolation et agit sur le rotor magnétique interne, le faisant tourner de manière synchrone. La rotation du rotor magnétique interne entraîne le liquide pour former des tourbillons, obtenant ainsi une agitation uniforme du liquide.

2. Caractéristiques techniques

Transmission sans contact : la transmission sans contact est obtenue grâce à un accouplement magnétique, évitant le problème de fuite du joint d'arbre des agitateurs mécaniques traditionnels, et est particulièrement adaptée à la manipulation de liquides corrosifs ou de haute pureté.

Excellentes performances d'étanchéité : étant donné que les rotors magnétiques intérieurs et extérieurs sont complètement isolés par le manchon d'isolation, le liquide ne fuira pas pendant le processus d'agitation, garantissant ainsi une sécurité élevée.

Facile à installer : le dispositif d'agitation est installé sur le dessus du récipient, ce qui le rend facile à installer et à retirer, et simple à entretenir.

Large gamme d'applications : il peut gérer des liquides de différentes viscosités, et différentes formes et tailles de barreaux d'agitation peuvent être sélectionnées selon les besoins.

Faible force de cisaillement : convient aux échantillons sensibles à la force de cisaillement, tels que les cultures cellulaires et les suspensions.

Économe en énergie et efficace : la transmission à couplage magnétique a un rendement élevé et une faible consommation d'énergie.

3. Scénarios d'application

Laboratoire : Utilisé pour les opérations expérimentales telles que le mélange de solutions, la dissolution et les réactions chimiques, particulièrement adapté aux expériences avec des exigences élevées en matière de stérilité et de conditions sans pollution.

Production industrielle : utilisé dans des industries telles que la chimie, la pharmacie et la transformation alimentaire pour remuer des liquides à haute viscosité et mélanger des matériaux dans des récipients de réaction.

Produits biopharmaceutiques : utilisés dans les bioréacteurs pour des processus tels que la culture cellulaire et la biofermentation, garantissant un fonctionnement aseptique.

4. Forces et défis

Avantages :

Aucun risque de fuite : le couplage magnétique évite le problème de fuite des garnitures mécaniques et améliore la sécurité.

Facile à utiliser : facile à installer et à utiliser, et faible coût de maintenance.

Haute applicabilité : convient à une variété de liquides et de conditions de processus.

défi :

Défis liés à la mise à l'échelle : Pour les grands conteneurs, la fabrication et l'installation d'agitateurs magnétiques sont assez difficiles, et les exigences de résistance et de stabilité de l'arbre d'agitation sont élevées. Effet d'agitation limité pour les liquides à haute viscosité : lors de la manipulation de liquides à viscosité extrêmement élevée, l'efficacité d'agitation peut être inférieure à celle des agitateurs mécaniques.

Les agitateurs magnétiques à chargement par le haut, avec leur méthode de transmission sans contact unique et leurs performances d'agitation efficaces et sûres, sont devenus des équipements indispensables dans les laboratoires modernes et la production industrielle.

Introduction à l'agitation magnétique par le bas

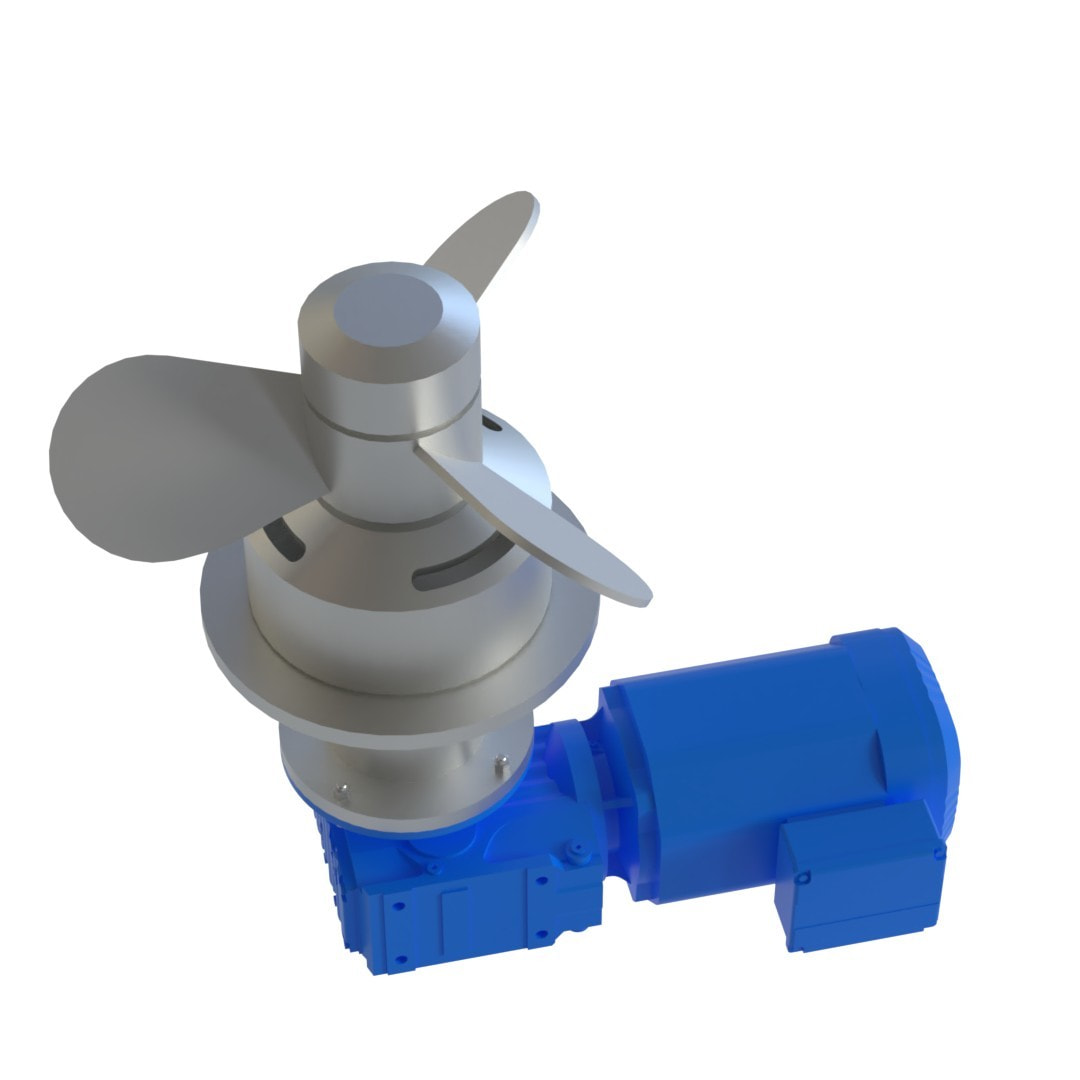

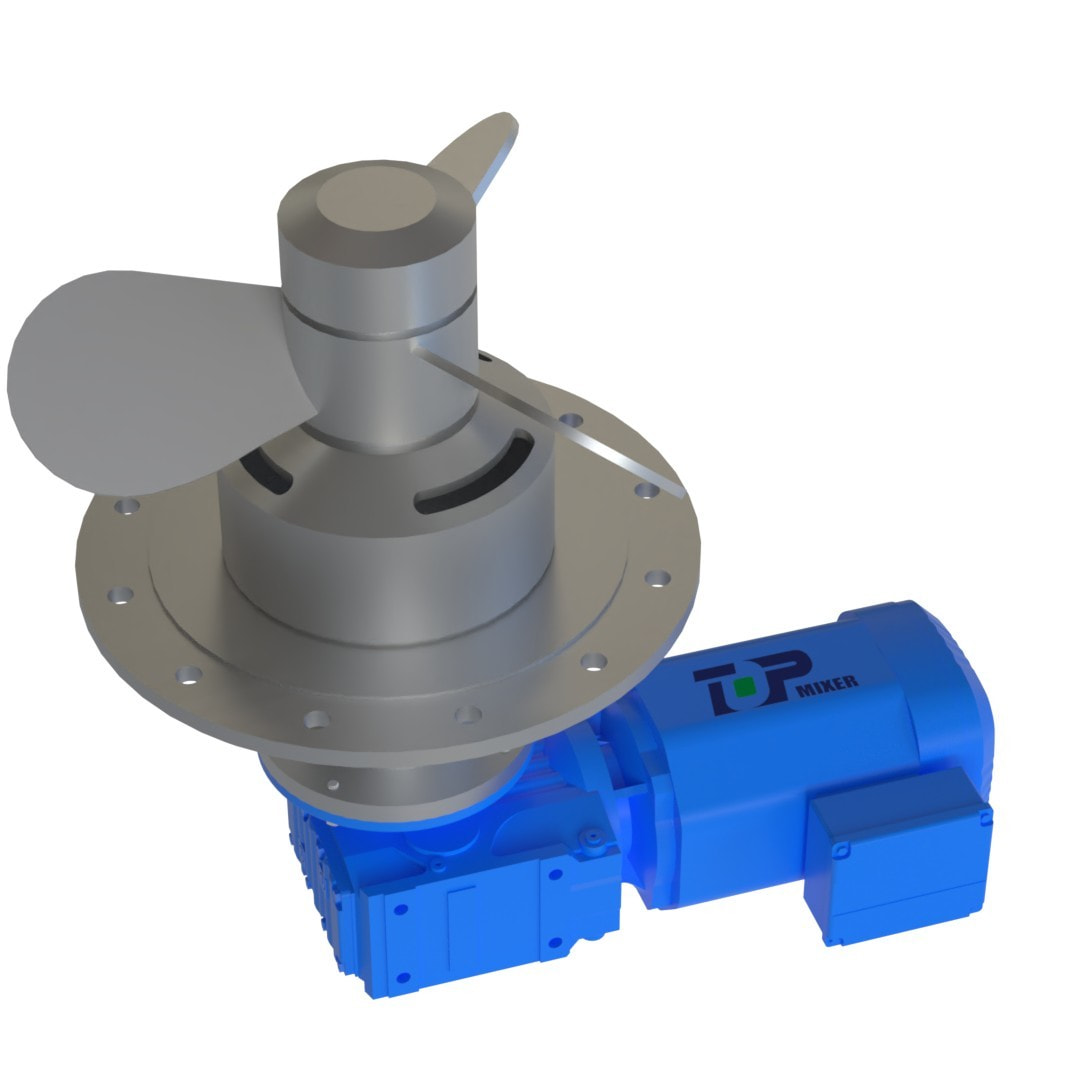

Un mélangeur magnétique à entrée inférieure est un appareil de mélange qui utilise la technologie d’entraînement magnétique. Son unité de mélange est située au fond du récipient et la palette d'agitation tourne grâce à une transmission à couplage magnétique sans contact pour obtenir un mélange uniforme des liquides. Ce qui suit est une introduction détaillée aux mélangeurs magnétiques à entrée par le bas :

1. Principe de fonctionnement

Les mélangeurs magnétiques à entrée inférieure utilisent le principe d’attraction entre pôles opposés et de répulsion entre pôles similaires dans les matériaux magnétiques. Un dispositif d'entraînement magnétique externe génère un champ magnétique rotatif, qui à son tour entraîne la pale d'agitation interne (ou l'agitateur) en rotation. Son processus de travail est le suivant :

Un dispositif d'entraînement magnétique externe (tel qu'un aimant entraîné par un moteur électrique) génère un champ magnétique rotatif.

La palette d'agitation interne (ou agitateur) tourne de manière synchrone avec le champ magnétique externe grâce à un couplage magnétique.

La rotation de la palette d'agitation amène le liquide à l'intérieur du récipient à former un vortex, obtenant ainsi un mélange uniforme du liquide.

2. Caractéristiques techniques

Aucun risque de fuite : l'entraînement par accouplement magnétique élimine le besoin de garnitures mécaniques, évitant ainsi les problèmes de fuite des garnitures mécaniques traditionnelles. Il est particulièrement adapté à la manipulation de matériaux toxiques, nocifs, inflammables, explosifs ou de haute pureté.

Haute propreté : le dispositif d'agitation est situé au fond du récipient, réduisant les zones mortes et assurant un mélange uniforme des matériaux, ce qui le rend adapté aux applications nécessitant des exigences de propreté élevées.

Conception longue durée : des aimants hautes performances et des matériaux résistants à la corrosion, tels que l'acier inoxydable 316L, prolongent la durée de vie de l'équipement.

Sûr et fiable : en remplaçant la garniture mécanique dynamique par une garniture statique à l'aide d'un manchon d'isolation soudé, les problèmes de fonctionnement, de fuite, d'égouttement et d'infiltration des joints traditionnels sont résolus.

Mélange très efficace : l'agitateur monté en bas génère un bon débit de circulation, améliorant ainsi l'efficacité du mélange.

3. Scénarios d'application

Les mélangeurs magnétiques à entrée par le bas sont largement utilisés dans les domaines suivants :

Industrie pharmaceutique : Utilisé dans le mélange, la réaction et d’autres processus de production de médicaments pour répondre aux normes BPF.

Biotechnologie : Assurer un fonctionnement aseptique dans des processus tels que la biofermentation et la culture cellulaire.

Industrie alimentaire et des boissons : utilisé pour remuer et mélanger dans la transformation des aliments afin de garantir la qualité et la sécurité des produits.

Industrie chimique : Utilisé pour le mélange et les réactions dans la production de produits chimiques fins.

4. Forces et défis

Avantages :

Aucun risque de fuite, haute sécurité.

Il présente une propreté élevée et convient aux industries ayant des exigences élevées en matière d’hygiène.

La conception à longue durée de vie réduit les coûts de maintenance.

défi :

Pour les matériaux à haute viscosité, l’efficacité du mélange peut ne pas être aussi bonne que celle des agitateurs mécaniques.

Le coût de l'équipement est relativement élevé.

Les mélangeurs magnétiques à entrée par le bas, avec leurs caractéristiques uniques d'étanchéité, de propreté élevée et de longue durée de vie, jouent un rôle important dans des industries telles que les produits pharmaceutiques, la biotechnologie, l'alimentation et la chimie, et sont l'un des équipements indispensables dans la production industrielle moderne.
