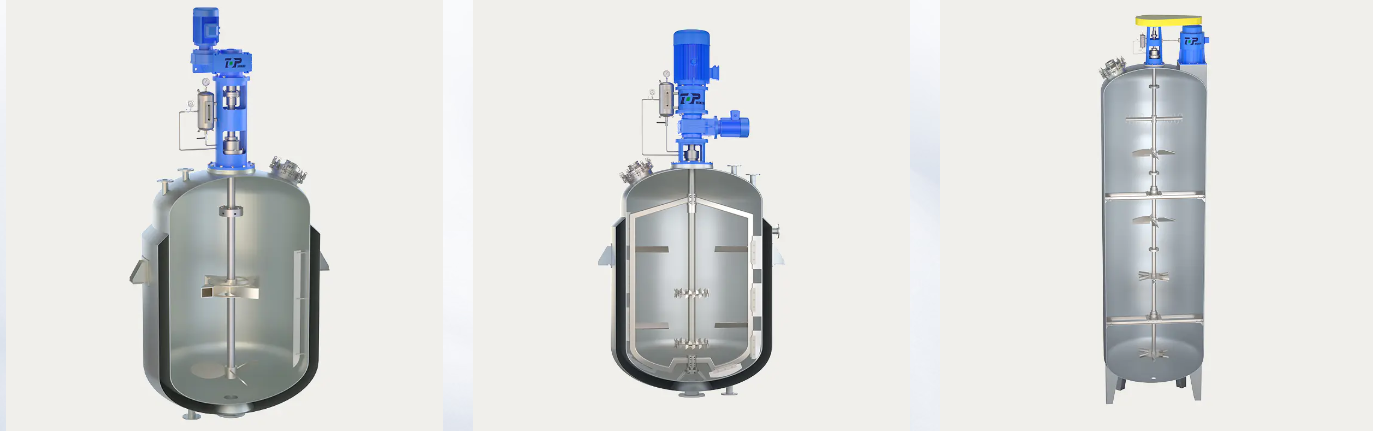

A Le mélangeur à entrée supérieure est un ensemble agitateur monté à travers une ouverture dans le haut d'un réservoir ou d'un récipient. , avec un arbre vertical descendant dans le fluide de traitement et une ou plusieurs roues immergées dans le liquide. Le moteur d'entraînement et le réducteur sont placés au-dessus du toit du réservoir ou sur un pont de support, faisant tourner l'arbre par le haut plutôt que par le côté ou par le bas. Dans de nombreux documents d'approvisionnement et fiches techniques mécaniques, le même équipement est étiqueté mélangeur à alimentation supérieure, un terme qui souligne la façon dont les flux de matériaux, de poudre ou d'additifs pénètrent souvent dans le récipient par le haut tandis que la turbine mélange le contenu en dessous.
Pour les ingénieurs comparant les configurations d'agitation, la réponse courte est la suivante : un mélangeur à entrée supérieure est généralement la configuration permettant de spécifier lorsqu'un réservoir contient plus de quelques milliers de litres, lorsque le processus nécessite plus d'un étage de turbine le long de l'arbre, lorsqu'un accès complet au fond du réservoir est nécessaire pour d'autres buses ou équipements de nettoyage, ou lorsque la viscosité du fluide et la charge en solides varient dans une large plage au cours du cycle de lots. Les mélangeurs à entrée latérale et à entrée inférieure restent utiles dans des fenêtres d'application plus étroites, mais les familles à entrée par le haut et à alimentation par le haut couvrent la plus grande part des tâches de mélange industriel général, de mélange dans les réservoirs de stockage et d'agitation des réacteurs.
Les sections ci-dessous présentent la logique de dimensionnement, la sélection de la turbine, les choix de matériaux, les pratiques de montage et la planification de la maintenance dont les ingénieurs ont généralement besoin avant de finaliser les spécifications d'un mélangeur à entrée supérieure pour un réservoir de produits chimiques, un bassin d'eaux usées, un récipient de dosage d'aliments ou un réservoir de stockage d'eau en vrac.
Les documents d'approvisionnement pour les équipements de mélange utilisent plusieurs termes qui se chevauchent, et les ingénieurs qui débutent dans un projet supposent parfois qu'ils font référence à des machines différentes alors que ce n'est pas le cas. Le tableau ci-dessous résume la façon dont la terminologie est couramment appliquée dans les dessins mécaniques, les documents d'appel d'offres et les manuels de maintenance.
| Term | Ce que cela signifie habituellement | Contexte d'utilisation typique |
|---|---|---|
| Mélangeur à entrée supérieure | Agitateur monté à travers le dessus du réservoir, l'arbre et la turbine s'étendant vers le bas | Réservoirs de traitement de produits chimiques, d'eau, d'aliments et de biomasse |
| Mélangeur à alimentation supérieure | Même configuration montée sur le dessus, souvent utilisée lorsque le matériau pénètre dans le récipient par le haut | Mélange de poudres et de boues, spécifications des réservoirs de lots |
| Agitateur monté sur le dessus | Formulation alternative pour la même famille d'équipements | Dessins mécaniques et fiches techniques |
| Mélangeur monté sur le dessus | Terme descriptif général couvrant ensemble les configurations à entrée par le haut et à alimentation par le haut | Dessins d'implantation de l'usine et manuels d'entretien |
En pratique, un ingénieur d’achat verra les quatre termes utilisés de manière presque interchangeable au sein d’une même demande de devis. Ce qui compte plus que l'étiquette, ce sont les détails mécaniques sous-jacents : la longueur de l'arbre, les étages de la roue, le type de joint et la valeur nominale de la bride de montage, qui sont tous traités dans les sections qui suivent.
Un mélangeur industriel à entrée supérieure est construit à partir d’un petit ensemble de composants qui se répètent dans presque toutes les tailles et applications. Comprendre chaque pièce aide les ingénieurs à lire rapidement une fiche technique mécanique et à repérer les inadéquations entre les exigences du processus et le matériel proposé.
Le moteur fournit une puissance de rotation et, comme le processus de mélange nécessite généralement une vitesse d'arbre bien inférieure à celle produite par un moteur standard, un réducteur réduit la vitesse tout en multipliant le couple. Le choix du réducteur est l'une des décisions les plus importantes de l'ensemble de l'assemblage, car c'est le couple, et non la puissance brute, qui déplace réellement un fluide visqueux ou chargé de solides.
L'arbre transmet le couple du réducteur jusqu'au fluide à travers le haut du réservoir. La longueur, le diamètre et le nombre de paliers de support de l'arbre dépendent tous de la profondeur du liquide et de la fréquence naturelle du fouettement de l'arbre sous charge. Les arbres longs des réservoirs hauts nécessitent souvent un palier stable intermédiaire pour éviter toute résonance à proximité de la vitesse de fonctionnement.
Le choix de la turbine dépend de l'objectif de mélange et de la rhéologie du fluide. Les types courants incluent :
La bride de montage transfère tout le poids et le moment de flexion du mélangeur dans la structure du réservoir, de sorte que la valeur nominale de la bride et le modèle de boulon doivent correspondre à la fois à la charge du mélangeur et à la conception du toit du réservoir. Le joint d'arbre, qu'il s'agisse d'un simple joint à lèvre, d'un presse-étoupe ou d'un joint mécanique, maintient le fluide de procédé contenu et empêche la contamination extérieure des réservoirs ouverts.
Avant de demander un devis, un ingénieur rassemble généralement une courte liste de paramètres de processus. La géométrie du réservoir, la viscosité du fluide, la densité et la teneur en solides déterminent ensemble le couple et la puissance qu'un mélangeur à entrée supérieure doit fournir , et sauter l'un d'entre eux a tendance à produire une machine sous-dimensionnée ou surdimensionnée.
| Paramètre | Gamme typique | Considération technique |
|---|---|---|
| Diamètre du réservoir | 1 m à 12 m | Définit le rapport du diamètre de la roue et la longueur de l'arbre |
| Profondeur du liquide | 0,8 à 1,5 fois le diamètre du réservoir | Influence le nombre d'étages de roue nécessaires |
| Viscosité du fluide | 1 cP à plus de 50 000 cP | Détermine le style de turbine et la plage de vitesse de mélange |
| Gravité spécifique | 0,6 à 1,9 | Alimente directement les calculs de couple et de puissance |
| Teneur en solides | Jusqu'à 40 pour cent en poids pour le lisier | Affecte le jeu de la roue et la tolérance d'usure |
| Exigence de couple | 50 Nm à plus de 20 000 Nm | Entraîne le cadre du réducteur à engrenages et la puissance nominale |
À mesure que le volume du réservoir augmente, la puissance moteur requise augmente avec lui, mais pas en ligne droite, car les plus gros navires fonctionnent généralement à une vitesse d'arbre inférieure avec un couple proportionnellement plus élevé. Le tableau ci-dessous montre les bandes de puissance de moteur typiques de référence des ingénieurs lors de l'évaluation d'un mélangeur à entrée supérieure ou d'un mélangeur à alimentation supérieure en fonction du volume du réservoir.
Figure 1 : Bandes de référence générales pour la puissance du moteur du mélangeur à entrée supérieure par rapport au volume du réservoir. La puissance réelle dépend de la viscosité, de la densité et du choix de la turbine.
La vitesse de l’arbre et la viscosité du fluide évoluent dans des directions opposées. Les fluides fins, semblables à de l'eau, peuvent être mélangés efficacement à des régimes relativement élevés, tandis que les pâtes et les boues épaisses nécessitent un mélangeur à réservoir à haute viscosité fonctionnant à faible régime avec un couple nettement plus élevé pour éviter de caler la transmission ou de surcharger l'arbre. L’écoulement trop rapide d’un fluide visqueux gaspille de l’énergie et augmente la contrainte de cisaillement sans améliorer la qualité du mélange, tandis que l’écoulement trop lent d’un fluide fluide prolonge la durée du cycle de production sans avantage.
Figure 2 : La vitesse diminue généralement à mesure que la viscosité augmente, c'est pourquoi le couple, et non la vitesse, devient le facteur de conception limitant pour les fluides épais.
Deux nombres sans dimension guident cette relation dans la pratique de l'ingénierie du mélange : le nombre de Reynolds du mélange, qui compare la force d'inertie à la force visqueuse dans le réservoir, et le nombre de puissance, qui relie la géométrie de la roue à la puissance consommée à une vitesse donnée. Le flux a tendance à rester laminaire à de faibles nombres de Reynolds, ce qui signifie qu'un ruban hélicoïdal ou une turbine à ancre travaillant près de la paroi du réservoir devient beaucoup plus efficace qu'une petite turbine à grande vitesse qui autrement laisserait intactes les zones stagnantes.
Les mélangeurs à entrée supérieure et à alimentation supérieure apparaissent dans un large éventail d’industries de transformation. La sélection spécifique de la turbine, du joint et du matériau varie d'une application à l'autre, même si la configuration de montage de base reste la même.
Dans le traitement chimique, un mélangeur à entrée supérieure destiné aux réservoirs de produits chimiques gère généralement le mélange de réactifs, les réservoirs d'ajustement du pH et les récipients de réaction. La résistance à la corrosion et l'intégrité des joints ont tendance à avoir plus d'importance ici que la puissance brute, car de nombreux flux chimiques sont agressifs envers les pièces en contact avec le fluide en acier au carbone standard.
Un mélangeur à entrée supérieure pour le traitement des eaux usées est couramment installé dans les bassins d’égalisation, les réservoirs de neutralisation et les réservoirs de dosage de produits chimiques des usines de traitement. Ces unités fonctionnent généralement en continu, de sorte que la durabilité des roulements et des joints en service constant devient un facteur de sélection central.
Les digesteurs anaérobies et les réservoirs d'épaississement s'appuient sur un mélangeur à entrée supérieure pour le mélange des boues afin de maintenir les solides en suspension et d'éviter la stratification. Le service des boues combine souvent une viscosité modérée avec des solides abrasifs, favorisant des revêtements de roue robustes et des jeux d'arbre plus larges.
Les installations de stockage d'eau potable et d'eau de traitement utilisent un mélangeur à entrée supérieure pour les applications dans les réservoirs d'eau, principalement afin d'éviter la stratification thermique et de maintenir les résidus de désinfectant uniformément répartis dans tout le volume stocké. Les besoins en énergie ici sont généralement modestes puisque la viscosité du fluide lui-même est proche de celle de l'eau.
Un mélangeur à entrée supérieure pour la transformation des aliments donne généralement la priorité à une conception hygiénique, à des surfaces internes lisses et à des matériaux qui tolèrent des cycles de lavage fréquents. La cohérence du lot et le contrôle doux du cisaillement comptent autant que l’intensité du mélange brut dans ce secteur.
| Application | Roue typique | Objectif de mélange principal |
|---|---|---|
| Mélange de produits chimiques en réservoir | Turbine à pales inclinées | Distribution uniforme des réactifs |
| Égalisation des eaux usées | Roue hydroptère | Mélange fluide et suspension de solides |
| Digestion des boues | Lame ou ancre à pas large | Prévenir la stratification et la sédimentation |
| Stockage du réservoir d'eau | Roue axiale à basse vitesse | Prévenir la stratification thermique |
| Traitement des lots d'aliments | Lame hygiénique à pente ou à ancre | Mélange doux et homogène |
Un mélangeur à entrée supérieure en acier inoxydable est généralement spécifié chaque fois que le fluide de procédé est corrosif, salin ou nécessite une finition de surface hygiénique. Les chaînes de traitement des aliments et des boissons, des produits pharmaceutiques intermédiaires et de la chimie fine privilégient les pièces en contact avec le produit en acier inoxydable, car elles tolèrent des cycles fréquents de lavage et de nettoyage sur place sans dégradation de la surface.
Un mélangeur à entrée supérieure antidéflagrant utilise un boîtier de moteur scellé et évalué conçu pour contenir des sources d'inflammation potentielles lorsque le mélangeur fonctionne dans une zone manipulant des solvants inflammables, des poussières combustibles ou d'autres atmosphères dangereuses. Les ingénieurs travaillant sur ces projets coordonnent généralement la sélection du boîtier avec l'étude de classification de la zone de l'usine dès le début de la phase de conception, car le type de boîtier influence la taille du châssis du moteur et la disposition de montage.
| Caractéristique | Acier inoxydable | Acier au carbone |
|---|---|---|
| Résistance à la corrosion | Adapté aux fluides acides, salins ou de haute pureté | Adapté au service neutre et non corrosif |
| Finition de surface | Poli ou passivé pour des raisons d'hygiène | Finition enduite ou peinte |
| Secteurs typiques | Alimentaire, intermédiaires pharmaceutiques, chimie fine | Eaux usées, stockage de l'eau, mélange de produits chimiques généraux |
| Exigence de nettoyage | Frequent washdown, clean-in-place cycles | Periodic inspection and routine cleaning |
Choosing between mounting types is one of the earliest decisions in a mixing system layout. An industrial top entry mixer generally offers the widest flexibility across tank sizes and process duties, which is why it remains the default choice for most heavy duty industrial mixer specifications, though side entry and bottom entry configurations still fit specific layouts better in some plants.
Figure 3: Relative comparison across five practical factors, scored on a general five-point engineering reference scale rather than a fixed standard.
Side entry mixers can suit very large open tanks where a top entry shaft would need to be impractically long, and bottom entry mixers occasionally fit tight headroom situations. Even so, a top mounted agitator arrangement usually wins out once maintenance access and sealing reliability are weighed alongside mixing performance, since the drive components remain above the liquid line and are reachable without draining the vessel.
Reliability planning for a top mounted mixer generally centers on three wear points: the shaft seal, the gear reducer lubrication, and the impeller attachment hardware. Seal condition is usually the first thing to check during a scheduled inspection , since a degrading seal often shows up as fluid seepage around the mounting flange well before any drive train symptoms appear.
Figure 4: General inspection interval reference points, adjusted in practice based on duty cycle, fluid abrasiveness, and continuous versus intermittent operation.
Continuous duty in wastewater or sludge service tends to shorten these intervals compared with intermittent batch tanks, and abrasive solids content accelerates impeller and shaft coating wear regardless of mounting type. Recording vibration trends and gearbox oil condition over time gives an early warning well before a seal or bearing actually fails.
Installation quality has a direct effect on long-term reliability for any heavy duty industrial mixer, and most field issues trace back to one of the following steps being rushed or skipped during commissioning.
Structural support deserves particular attention on retrofit projects, where an existing tank roof designed for a lighter agitator or no agitator at all may need reinforcement before a larger top mounted mixer can be installed safely.
Selecting a top entry mixer manufacturer involves more than comparing a data sheet against a process requirement. Engineering support during the specification phase, the ability to model non-standard tank geometry, and access to application experience across multiple industries all shape how well the final equipment performs once it reaches the field.
Wuxi Top Mixer Equipment Co., Ltd. is one example of an industrial agitator manufacturer with a dedicated engineering team spanning fluid, powder, and slurry mixing equipment. Established in 2003 with its production base in Wuxi, within the Yangtze River Delta industrial region, the company organizes its work across several application divisions, including powder and slurry mixing, biomass energy and environmental protection, food and pharmaceutical intermediate processing, and fine chemical mixing. This kind of divisional structure is common among manufacturers that serve a broad customer base, since impeller geometry, seal type, and material selection differ substantially between a food batching tank and a fine chemical reactor.
When engineers evaluate a top entry mixer manufacturer, a few practical questions tend to surface early in the conversation: can the manufacturer model shaft critical speed for a non-standard tank height, can they source impeller materials matched to an unusual fluid chemistry, and can they support commissioning and troubleshooting once the unit is installed. Manufacturers with experience across chemical, water treatment, food, and biomass sectors generally bring a wider frame of reference to these questions than a supplier working from a single catalog configuration.
A: It is an agitator mounted through the top of a tank, with the shaft and impeller extending downward into the process fluid while the motor and reducer remain above the vessel.
A: The motor drives a gear reducer that lowers speed and raises torque, turning a vertical shaft connected to one or more impellers that create flow patterns inside the tank to blend or suspend the contents.
A: The term describes the same top-mounted configuration, often used when the process involves feeding powder, additive, or liquid streams into the vessel from above while the impeller blends the mixture.
A: It is a general term for equipment that creates motion inside a tank or vessel to blend fluids, suspend solids, or maintain uniform temperature and composition throughout a process batch.
A: Tank agitation refers to the mechanical process of creating flow inside a vessel, typically through a rotating impeller, to achieve blending, suspension, heat transfer, or reaction uniformity.
A: Start with tank geometry, fluid viscosity, specific gravity, and solids content, then match torque and impeller type to those parameters before selecting motor power and seal configuration.
A: A top entry mixer mounts through the tank top with the drive above the liquid line, while a side entry mixer mounts through the tank wall near the bottom, which suits certain large open tank layouts.
A: Yes, with the right impeller such as an anchor or helical ribbon design and a gear reducer sized for low speed and high torque, a high viscosity tank mixer configuration can handle thick fluids effectively.
A: Chemical processing, wastewater treatment, sludge digestion, water storage, food and beverage processing, and biomass energy facilities all commonly use top entry and top-feed mixers.
A: Inspection intervals vary with duty cycle and fluid abrasiveness, but many continuous duty units are checked on a roughly six to twelve month cycle, with seal and gearbox oil condition as primary checkpoints.
A: Many manufacturers, including Wuxi Top Mixer Equipment Co., Ltd., work with engineers to model non-standard tank geometry and adjust shaft length, impeller type, and seal configuration around the specific process.
A: The gear reducer converts motor speed into the lower shaft speed and higher torque that most mixing duties require, and its rating largely determines how much load the mixer can handle in service.
