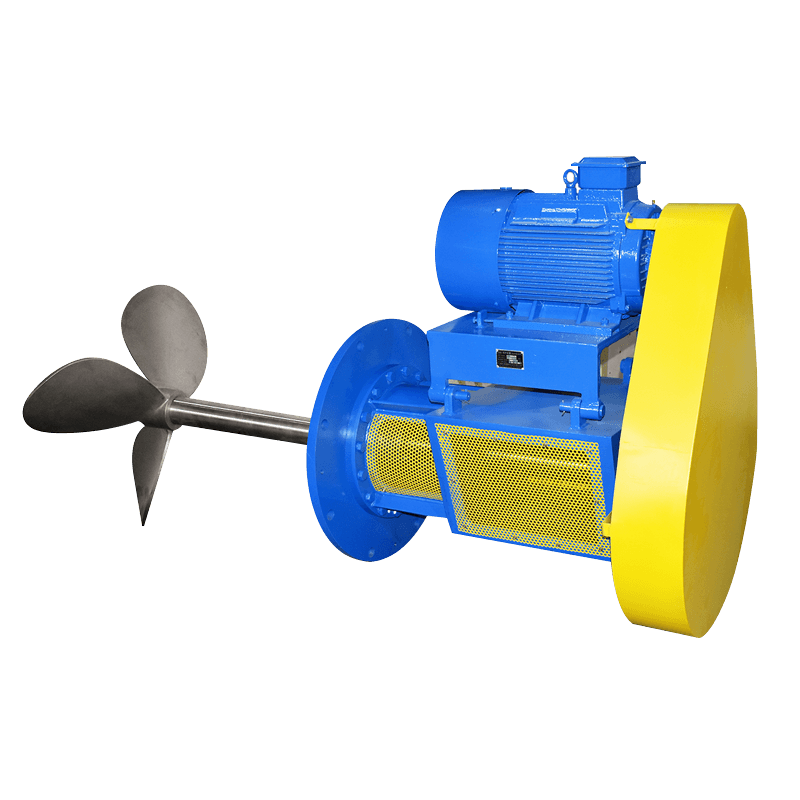

Mélangeur à entraînement par courroie à entrée latérale TOP3004

Sur la base des nombreuses années d'expérience et de la technologie unique de TOP, ainsi que de l'application d'une technologie avancée de mesure et d'analyse, nous avons conçu une roue efficace avec un meilleur effet de mélange, qui est utilisée dans notre mélangeur CP. ·Le mélangeur TOP TOP3004 peut fournir un mélange latéral de 0,55 kW à 30 kW. Tous les produits sont strictement testés par les ingénieurs TOP pour garantir leur haute fiabilité. ·La structure mécanique est simple et compacte, facile à utiliser, à entretenir et à réparer, le tout pour le bien des utilisateurs. ·La forme originale de la turbine augmente considérablement le volume de décharge. ·Une variété de types de joints d'arbre répondent à différents matériaux et conditions de travail ·La fixation ferme du moteur réduit considérablement les vibrations. ·Courroie trapézoïdale avec transmission efficace. Courroie synchrone, résistante à l'huile, résistante à la chaleur, durable, à faible bruit. ·Système de roulement à billes à gorge profonde pour garantir une utilisation à long terme.
Demander un devis
Configurer la roue

Sur la base des nombreuses années d'expérience et de la technologie unique de TOP, ainsi que de l'application d'une technologie avancée de mesure et d'analyse, nous avons conçu une roue efficace avec un meilleur effet de mélange, qui est utilisée dans notre mélangeur CP.
·Le mélangeur TOP TOP3004 peut fournir un mélange latéral de 0,55 kW à 30 kW. Tous les produits sont strictement testés par les ingénieurs TOP pour garantir leur haute fiabilité.
·La structure mécanique est simple et compacte, facile à utiliser, à entretenir et à réparer, le tout pour le bien des utilisateurs.
·La forme originale de la turbine augmente considérablement le volume de décharge.
·Une variété de types de joints d'arbre répondent à différents matériaux et conditions de travail
·La fixation ferme du moteur réduit considérablement les vibrations.
·Courroie trapézoïdale avec transmission efficace. Courroie synchrone, résistante à l'huile, résistante à la chaleur, durable, à faible bruit.
·Système de roulement à billes à gorge profonde pour garantir une utilisation à long terme.

Remarque

Configuration de la turbine
Le mélangeur à bande TOP3004 est équipé en standard d'une turbine ZCX (verticale) et d'une turbine KCX (montée latéralement). En plus de la roue standard, Top peut également fournir aux utilisateurs des formes de roue plus adaptées en fonction de leurs conditions réelles pour garantir un meilleur effet de mélange.
·Le poids indiqué dans le tableau est un poids approximatif, excluant le poids de l'arbre de mélange et de la turbine à l'intérieur du récipient.
·La dimension L dans le tableau est déterminée en fonction de la taille du conteneur de l'utilisateur.
·Les données dimensionnelles DJ dans le tableau sont déterminées par Top en fonction de l'objectif de mixage de l'utilisateur, de la capacité de mixage et des paramètres physiques, et la situation réelle prévaudra.
·Le poids du moteur est le poids approximatif des moteurs intérieurs ordinaires, qui peut varier en fonction du poids du moteur, du fabricant et du type du moteur.

Remarques :
·Le poids indiqué dans le tableau est un poids approximatif, excluant le poids de la suspension et des boulons d'ancrage.
·La taille de bride indiquée dans le tableau peut être remplacée par les normes européennes et américaines.
La méthode d'installation indiquée correspond à la taille du tuyau d'installation sur le côté du récipient de mélange qui peut être sélectionnée lors d'un montage latéral.
·Le poids du moteur indiqué dans le tableau est le poids approximatif d'un moteur intérieur ordinaire. Cela peut varier en fonction des différents fabricants et types de moteurs. Veuillez vous référer au design réel.
·Lorsque l'épaisseur de paroi du récipient de mélange est trop fine et que la résistance est insuffisante, veuillez utiliser des mesures de renforcement auxiliaires telles que des nervures de renforcement

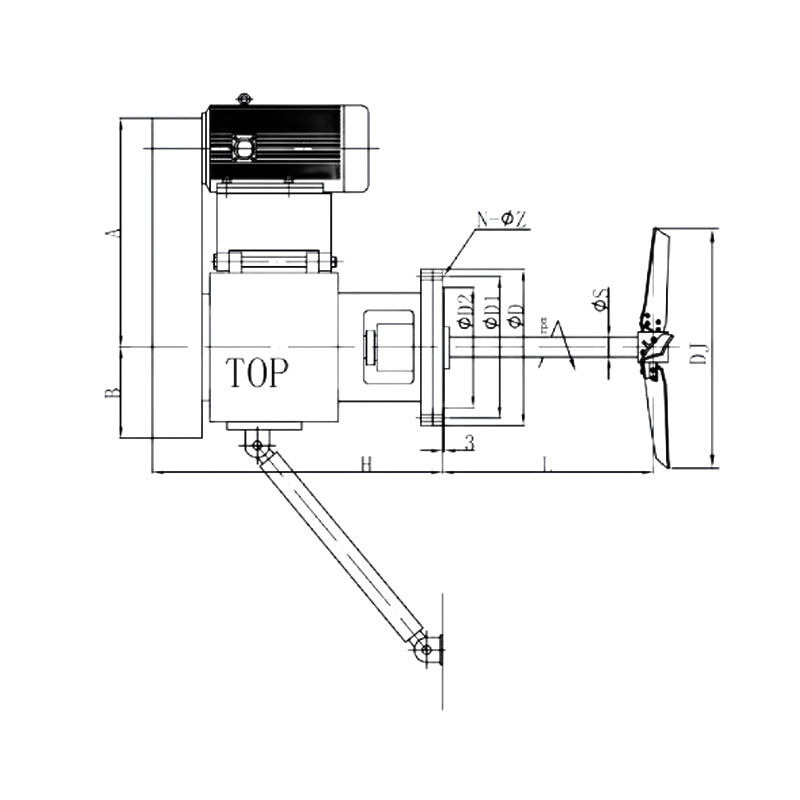

Paramètres du produit
Modèle Vitesse (tr/min) Puissance (kW) Cotes d'installation
D D1 D2 N-∅Z H S DXJ
TOP3004/1 >150 0,55～1,5 315 285 240 8-∅14 580 40 45
TOP3004/2 >150 1,5～4,0 360 320 260 12-∅18 600 50 45
TOP3004/3 >150 4,0 ～ 11,0 400 355 295 12-∅23 650 60 55
TOP3004/4 >150 11,0 ~ 22,0 460 415 360 16-∅23 880 75 65
TOP3004/5 >150 22,0 ～ 30,0 560 510 450 16-∅27 964 85 65
