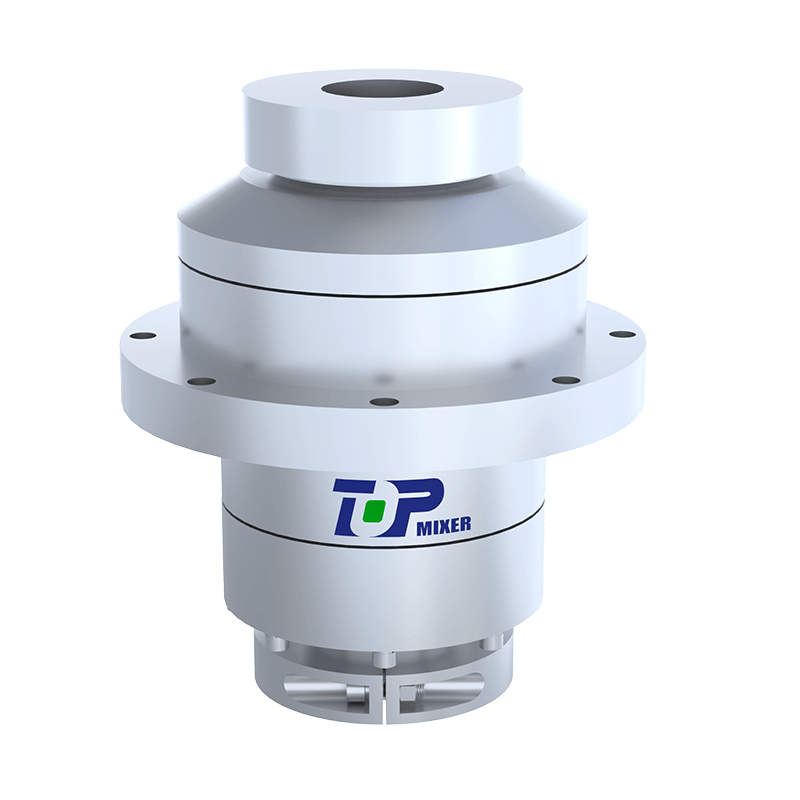

Bottom-Entry Double-End Mechanical Seal

La garniture mécanique par le bas fait référence à une méthode d'étanchéité mécanique dans laquelle le ressort et la bague mobile sont installés dans la boîte d'étanchéité et entrent en contact avec le fluide. La caractéristique de cette méthode d'étanchéité est que son ressort et sa bague mobile sont installés à l'intérieur de la boîte d'étanchéité et sont directement en contact avec le fluide, obtenant ainsi une étanchéité efficace du fluide. La garniture mécanique inférieure est conçue pour maintenir l'ajustement et le glissement par rapport afin d'éviter les fuites de fluide à travers l'ajustement du ressort et de la bague mobile, ainsi que le joint auxiliaire. Cette méthode d'étanchéité convient à une variété de machines à fluides rotatifs, telles que les pompes centrifuges, les centrifugeuses, les réacteurs et les compresseurs, où l'arbre de transmission pénètre à l'intérieur et à l'extérieur de l'équipement, formant un espace circonférentiel. La garniture mécanique inférieure peut empêcher efficacement le passage des fuites de fluide dans l'espace et maintenir la pression à l'intérieur du dispositif stable. Le mécanisme de chargement élastique et les joints auxiliaires des garnitures mécaniques inférieures utilisent généralement des tuyaux ondulés en métal, tandis que dans les joints légers, des tuyaux ondulés en caoutchouc peuvent être utilisés comme joints auxiliaires, mais la force élastique des tuyaux ondulés en caoutchouc est limitée, ils doivent donc généralement être complétés par des ressorts. Chargement de la demande élastique. Cette méthode d'étanchéité a été largement utilisée dans le domaine industriel en raison de sa structure fiable, de ses faibles fuites et de sa longue durée de vie.
