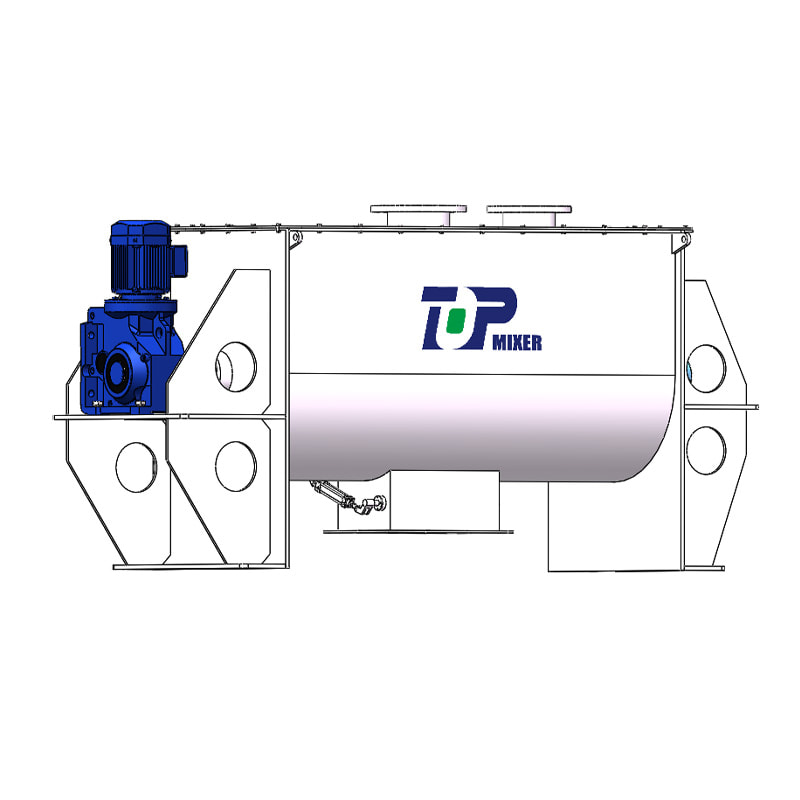

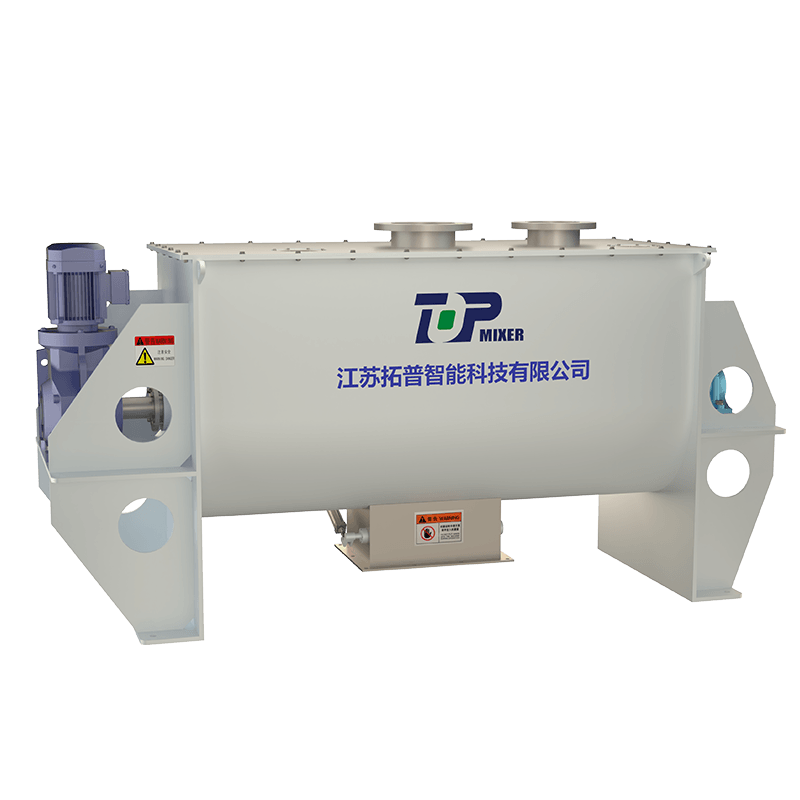

Mélangeur à ruban en forme de U série TOPH41

Caractéristiques

Il se compose d'un récipient en forme de U, d'une pale d'agitation à vis et d'un composant de transmission : une structure de cylindre long en forme de U assure le faible mouvement de résistance du matériau mélangé (poudre, semi-fluide) dans le cylindre. Les vis rotatives avant et arrière sont installées sur le même axe horizontal pour former un environnement de mélange efficace et à faible consommation. Les lames à vis en forme de ruban sont généralement réalisées en double ou triple couches. La spirale extérieure collecte le matériau des deux côtés vers le centre, et la spirale intérieure transporte le matériau du centre vers les deux côtés, ce qui peut faire en sorte que le matériau forme davantage de vortex pendant l'écoulement. Accélérez la vitesse de mélange et améliorez l'uniformité du mélange. Il est généralement utilisé pour mélanger des particules de poudre visqueuses ou cohésives et pour mélanger des matériaux liquides et pâteux aux particules de poudre. En raison de la difficulté de nettoyer les matériaux visqueux, il convient au mélange à long terme de gros rendements et de variétés rarement changées.

Mode de livraison du matériel

Le matériau en poudre adopte une structure pneumatique à grande porte ouverte, qui présente les avantages d'un déchargement rapide et de l'absence de résidus ; les matériaux très fins ou les matériaux semi-fluides utilisent des vannes papillon manuelles ou des vannes papillon pneumatiques. Une enveloppe chauffante ou rafraîchissante peut être configurée. Il existe deux manières de chauffer le chauffage électrique et le chauffage au fioul thermique. Le processus de refroidissement peut injecter directement de l'eau de refroidissement dans la chemise, avec une grande zone d'échange thermique et une vitesse de refroidissement rapide. Le petit mélangeur adopte la méthode de connexion directe du réducteur, qui présente une structure simple, une fiabilité de fonctionnement élevée et une maintenance pratique. Les mélangeurs de grande taille utilisent des poulies pour entraîner le réducteur cycloïde, et la connexion élastique de la transmission par courroie présente l'avantage de protéger les composants de la transmission en cas de surcharge.

Contrôle de décharge

Mécanisme d'autoverrouillage manuel, dispositif d'entraînement pneumatique.

Domaines d'application

Le mélangeur à vis est principalement utilisé dans les industries industrielles telles que les produits pharmaceutiques, alimentaires, chimiques, pesticides, plastiques, pigments et cosmétiques.
