Mélangeur à entrée latérale TOPC003CR

Sur la base des nombreuses années d'expérience de TOP dans une technologie unique et de l'application d'une technologie avancée de mesure et d'analyse, nous avons conçu des turbines à haut rendement avec de bons effets de mélange et les avons utilisées sur nos mélangeurs CR. ● Le mélangeur Top CR peut fournir une agitation latérale de 0,55 kW à 30 kW. Tous les produits sont strictement inspectés par les ingénieurs TOP pour garantir la haute fiabilité des produits. ● La structure mécanique est simple et compacte, facile à utiliser, à entretenir et à réparer, et tout est à la discrétion de l'utilisateur. ● La forme originale de la roue augmente considérablement le volume de décharge. ● Différents types de joints d'arbre répondent à différents matériaux et conditions de travail. ● La fixation ferme du moteur réduit considérablement les vibrations. ● Transmission à engrenages à haut rendement, résistante à l'huile, résistante à la chaleur, durable et silencieuse. ● Le système de roulement à billes à gorge profonde garantit une utilisation à long terme.
Demander un devis
Configurer la roue

Sur la base des nombreuses années d'expérience de TOP dans une technologie unique et de l'application d'une technologie avancée de mesure et d'analyse, nous avons conçu des turbines à haut rendement avec de bons effets de mélange et les avons utilisées sur nos mélangeurs CR.

● Le mélangeur Top CR peut fournir une agitation latérale de 0,55 kW à 30 kW. Tous les produits sont strictement inspectés par les ingénieurs TOP pour garantir la haute fiabilité des produits.

● La structure mécanique est simple et compacte, facile à utiliser, à entretenir et à réparer, et tout est à la discrétion de l'utilisateur.

● La forme originale de la roue augmente considérablement le volume de décharge.

● Différents types de joints d'arbre répondent à différents matériaux et conditions de travail.

● La fixation ferme du moteur réduit considérablement les vibrations.

● Transmission à engrenages à haut rendement, résistante à l'huile, résistante à la chaleur, durable et silencieuse.

● Le système de roulement à billes à gorge profonde garantit une utilisation à long terme.

Remarque

Configurer la turbine

Les mélangeurs à engrenages CR sont équipés d'une roue ZCX (type vertical) et d'une roue KCX (type monté sur le côté). En plus de la configuration standard des turbines, Top peut également fournir aux utilisateurs une forme de turbine plus adaptée en fonction de la situation réelle de l'utilisateur afin de garantir un meilleur effet d'agitation pour l'utilisateur.

● Le poids indiqué dans le tableau est le poids approximatif et n'inclut pas le poids de l'arbre d'agitation et de la turbine à l'intérieur du récipient.

● La taille L dans le tableau est déterminée en fonction de la taille du conteneur de l'utilisateur.

● Les données de taille DJ dans le tableau sont déterminées par la société Top en fonction du but d'agitation de l'utilisateur, de la capacité d'agitation et des paramètres de propriétés physiques, et la situation réelle prévaudra.

● Le poids du moteur est le poids approximatif d'un moteur intérieur ordinaire et peut varier en fonction du poids approximatif du moteur, du fabricant du moteur et du type.

Remarque :

● Le poids indiqué dans le tableau correspond approximativement au poids, sans le poids de la suspension et des boulons d'ancrage.

● La taille de bride indiquée dans le tableau peut être remplacée par les normes européennes et américaines.

● La méthode d'installation indiquée correspond à la taille de l'ouverture du tuyau d'installation sur le côté du récipient d'agitation qui peut être sélectionnée lors de l'installation latérale.

● Le poids du moteur indiqué dans le tableau est le poids approximatif d'un moteur intérieur ordinaire. Cela peut varier en fonction du fabricant et du type de moteur. Veuillez vous référer au design réel.

● Lorsque l'épaisseur de la paroi du récipient mélangeur est trop fine et que la résistance n'est pas suffisante, veuillez utiliser des mesures de renforcement auxiliaires telles que des nervures de renforcement.

Paramètres du produit

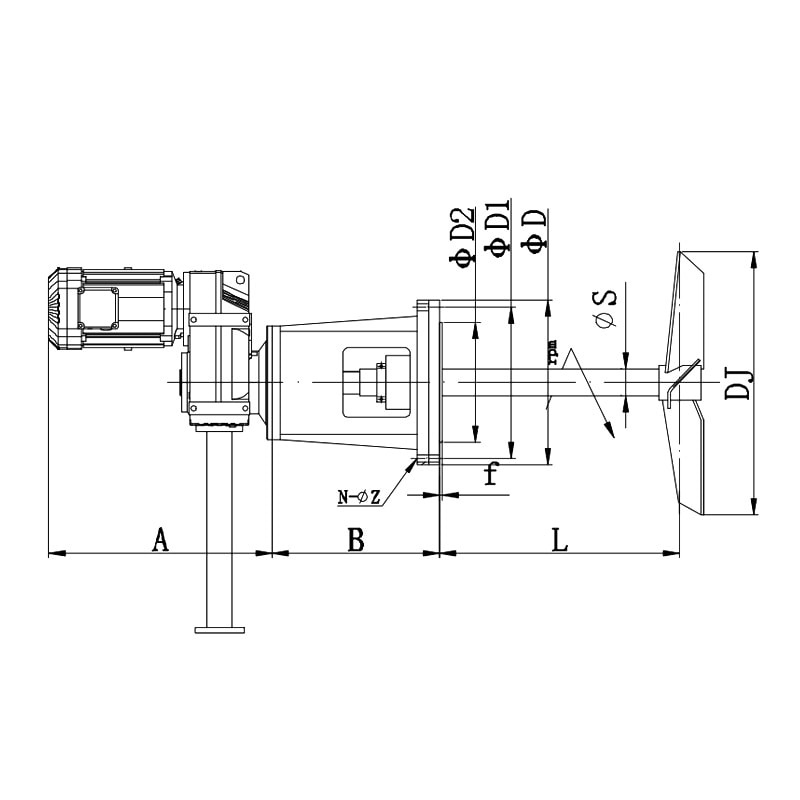

Modèle Rotation (tr/min) Puissance (kW) Cotes d'installation Poids (kg)
A B N-∅Z D D1 D2 S
TOPC003-CR1 120～500 0,55～1,5 600 683 12-∅18 360 320 260 40 ~266
TOPC003-CR2 120～500 1,5～4 850 683 16-∅22 490 445 413 50 ~533
TOPC003-CR3 120～500 4 ~ 11 1050 819 22-∅26 595 555 518 70 ~895
TOPC003-CR4 120～500 11 ~ 22 1380 1023 24-∅26 750 705 667 80 ~1238
TOPC003-CR5 120～500 22～30 1580 1220 24-∅26 860 810 772 90 ~1455
